ATEX Zone 2 / 22

ATEX-Stellantriebe für Ex-Zonen 2 und 22

Für Ex-Zonen 2 und 22 wurden die bewährten Agromatic Dreh-, Schwenk- und Linearantriebe entsprechend den europäischen Explosionsschutzstandards weiterentwickelt. Die Baureihen sind für Anwendungen in den Ex-Zonen 2 und 22 übersichtlich zusammengestellt – mit technischen Daten, Ausstattungsvarianten und passenden Datenblättern.

Zone 2 / 22für gas- und staubexplosionsgefährdete Bereiche
IP 66 / IP 67für anspruchsvolle Umgebungen
T6Temperaturklasse

ATEX-Antrieb anfragen Baureihen vergleichen

Zertifizierung

Für Industrieanlagen mit Ex-Anforderungen in Zone 2 und 22

Die ATEX-Z2/22-Baureihen werden für Stellaufgaben in Bereichen mit potenziell explosionsfähiger Atmosphäre aus Gasen oder Stäuben eingesetzt. Typische Anwendungen finden sich im Anlagenbau, in der chemischen Industrie, in Lüftungs- und Heizungsanlagen sowie in industriellen Sonderanwendungen.

Zentrale Merkmale
ATEX-Zertifikatsnummer: EPS 19 ATEX 1 047 X
Dreh- und Schwenkantriebe sowie Linearantriebe
Schutzart IP 66 / IP 67
Temperaturklasse T6
Ausführungen für 230 V AC, 115 V AC, 24 V AC und teils 24 V DC
Optionen und kundenspezifische Ausführungen auf Anfrage

Baureihen

Dreh-, Schwenk- und Linearantriebe klar gegliedert

Die Produktfamilien werden nach Antriebsart, Kennwerten und typischer Anwendung geordnet. So finden Sie schneller die passende Ausführung für explosionsgefährdete Bereiche.

Dreh- und Schwenkantrieb

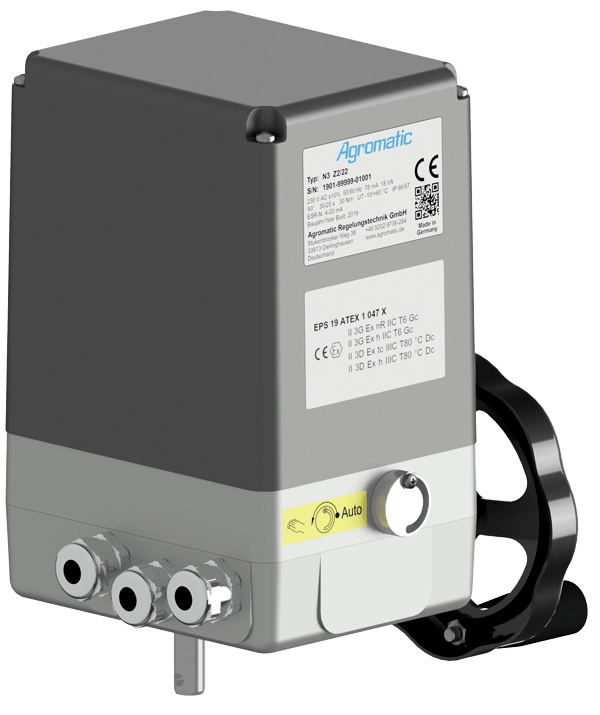

N1 – N4 A Z2/22

Standardbaureihe für viele Stellaufgaben im Anlagenbau mit großer Variantenvielfalt und breitem Drehmomentbereich.

Drehmoment: ≤ 60 Nm
Stellbereich: 0°–330° (optional bis 300 Umdrehungen)
Stellzeit für 90°: 1–130 s
Anschlussspannung: 230 V AC, 115 V AC, 24 V AC, 24 V DC
Schutzart: IP 66 / IP 67
Umgebung: -10 °C bis +60 °C

Datenblatt N1–N4 Z2/22 (PDF) Datenblatt N1–N4 DC Z2/22 (PDF) Datenblatt N4 A Z2/22 (PDF) Datenblatt N4 A DC Z2/22 (PDF)

Dreh- und Schwenkantrieb

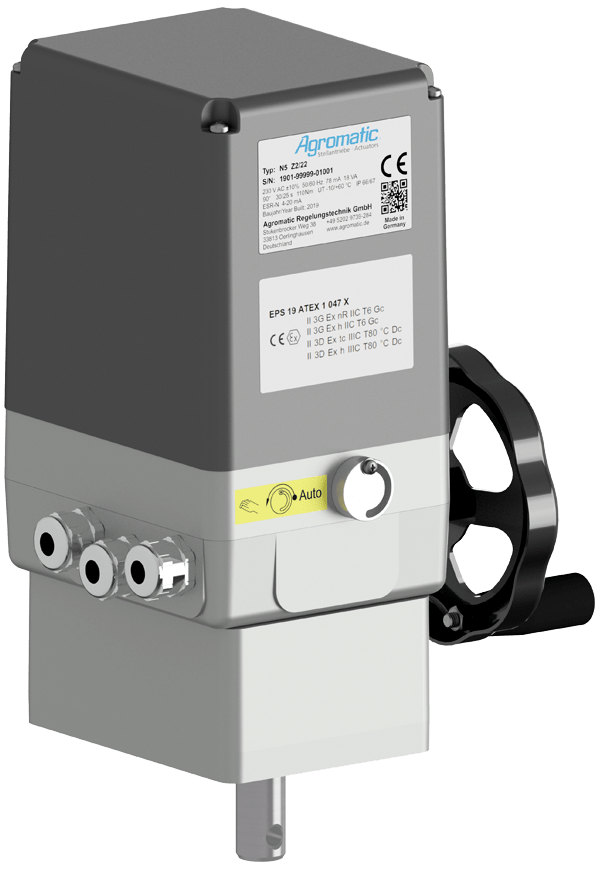

N5 – N6 Z2/22

Baureihe für höhere Drehmomente mit robuster mechanischer Auslegung und vielen Einsatzmöglichkeiten im industriellen Umfeld.

Drehmoment: 80–180 Nm
Stellbereich: 3°–100° (optional bis 100 Umdrehungen)
Stellzeit für 90°: 10–150 s
Anschlussspannung: 230 V AC, 115 V AC, 24 V AC, 24 V DC
Schutzart: IP 66 / IP 67
Umgebung: -10 °C bis +60 °C

Datenblatt N5 Z2/22 (PDF) Datenblatt N5 DC Z2/22 (PDF) Datenblatt N6 Z2/22 (PDF) Datenblatt N6 DC Z2/22 (PDF)

Dreh- und Schwenkantrieb

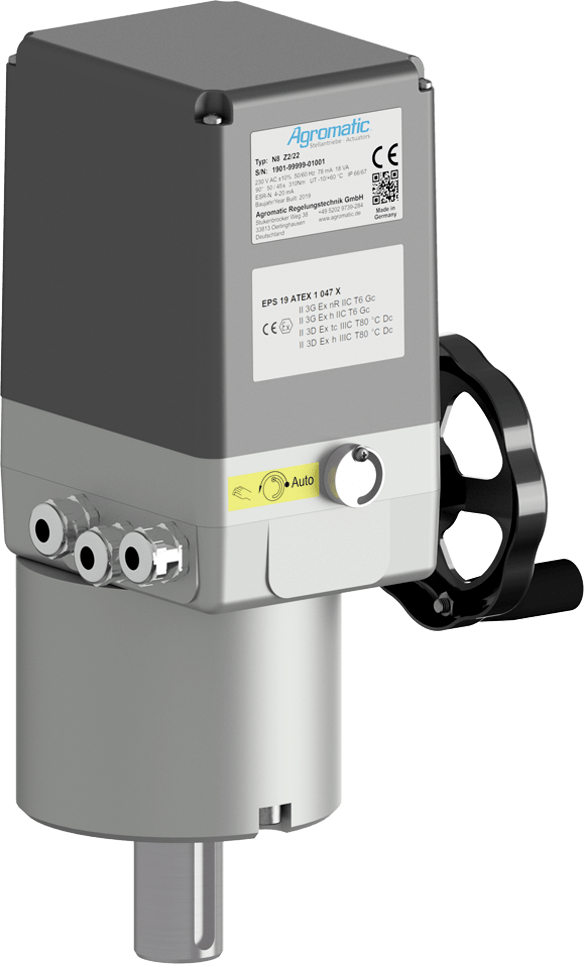

N8 Z2/22

Große Drehmomentklasse für robuste Schwenk- und Drehbewegungen in Ex-Zonen 2 und 22.

Drehmoment: 180–500 Nm
Stellbereich: 10°–95° (optional bis 2,5 Umdrehungen)
Stellzeit für 90°: 50–220 s
Anschlussspannung: 230 V AC, 115 V AC, 24 V AC, 24 V DC
Schutzart: IP 66 / IP 67
Umgebung: -10 °C bis +60 °C

Datenblatt N8 Z2/22 (PDF) Datenblatt N8 DC Z2/22 (PDF)

Linearantrieb

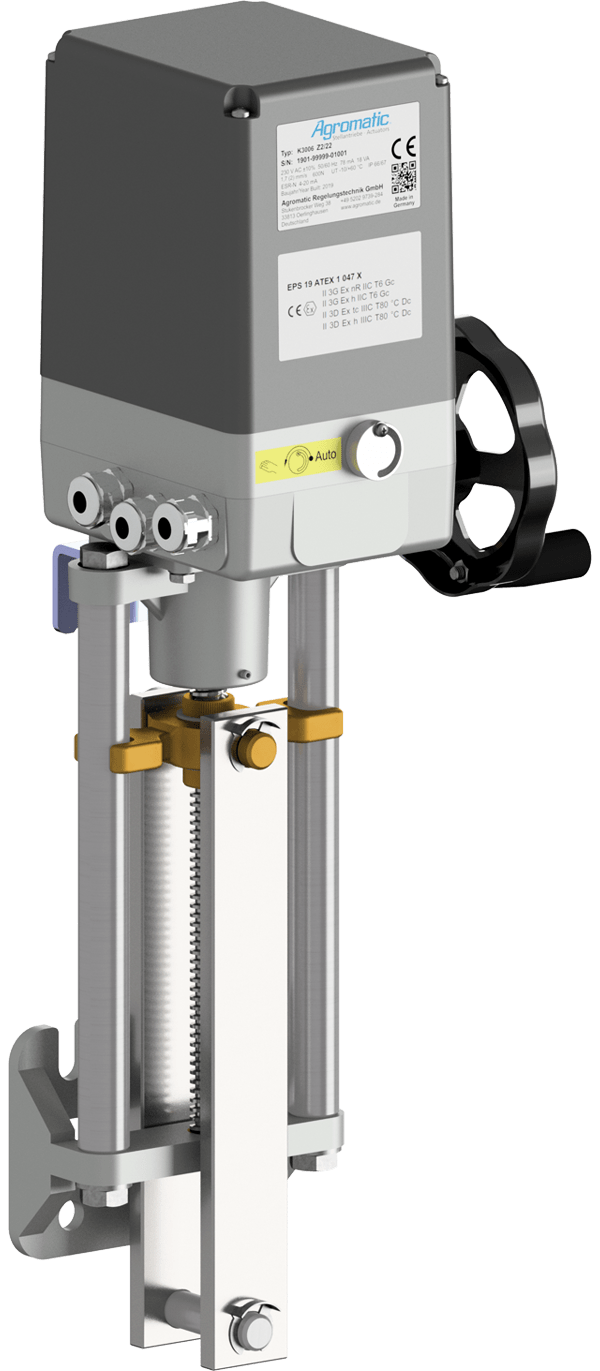

K Z2/22

ATEX-Linearantrieb für feinfühlige Verstellungen von Klappen und Stellgliedern in Klima-, Lüftungs-, Heizungs- und Industrieanlagen.

Stellkraft: 600–5.000 N
Hubbereich: 150–750 mm
Stellzeit / Geschwindigkeit: 0,1–6,8 mm/s
Anschlussspannung: 230 V AC, 115 V AC, 24 V AC
Schutzart: IP 66 / IP 67
Umgebung: -10 °C bis +60 °C

Datenblatt K Z2/22 (PDF) Datenblatt K DC Z2/22 (PDF)

Linearantrieb

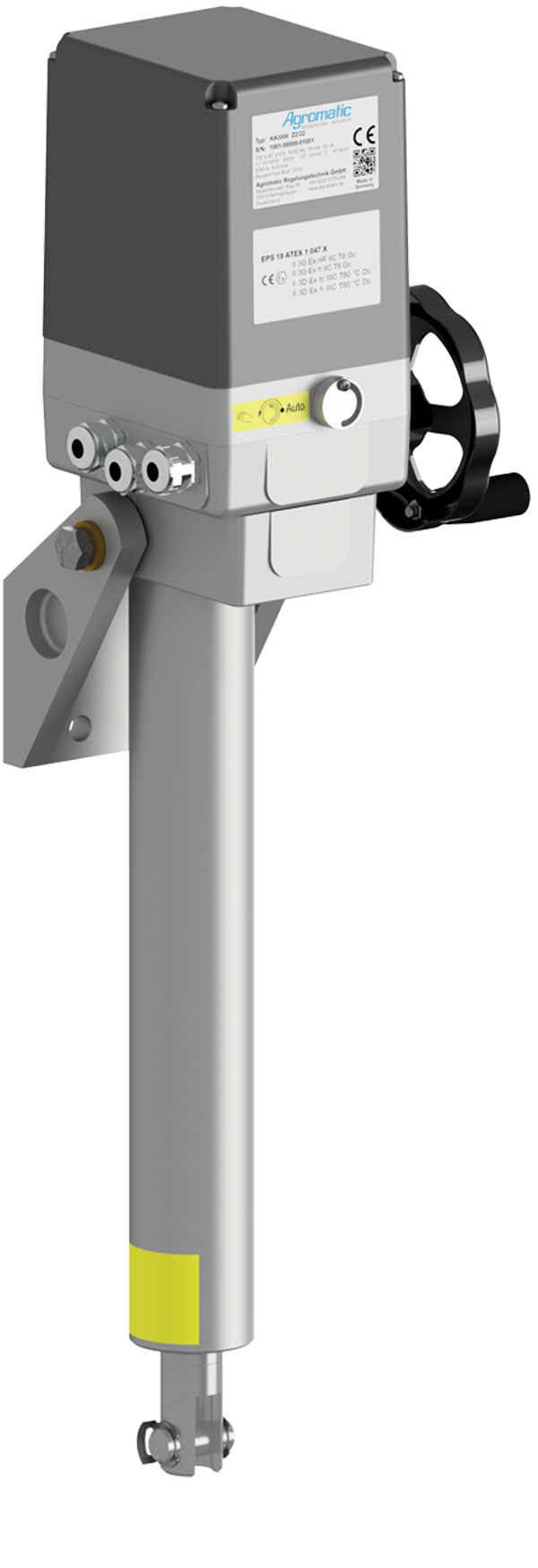

KA Z2/22

Linearantrieb für längere Verfahrwege in Ex-Zonen 2 und 22, geeignet für feinfühlige lineare Verstellungen.

Stellkraft: 600–5.000 N
Hubbereich: 150–1.100 mm
Stellzeit / Geschwindigkeit: 0,1–6,8 mm/s
Anschlussspannung: 230 V AC, 115 V AC, 24 V AC
Schutzart: IP 66 / IP 67
Umgebung: -10 °C bis +60 °C

Datenblatt KA Z2/22 (PDF) Datenblatt KA DC Z2/22 (PDF)

Linearantrieb

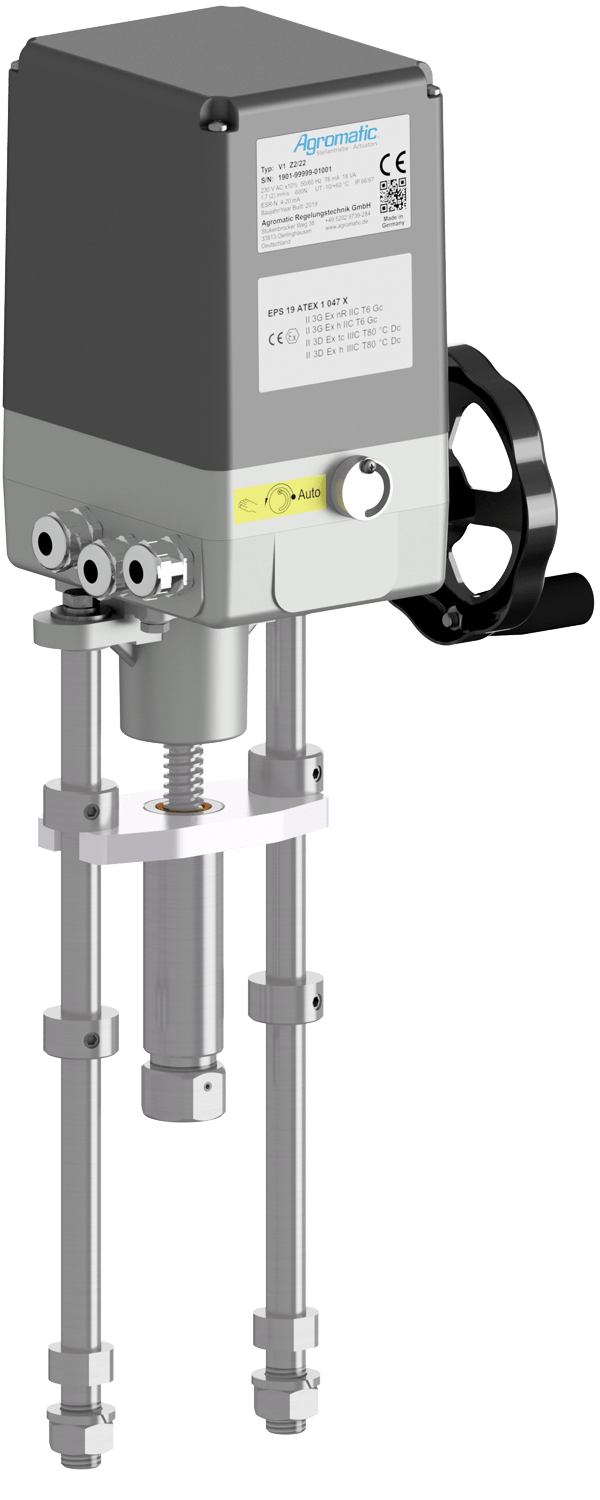

V Z2/22

Kompakte Ex-Lineareinheit für feinfühlige geradlinige Verstellungen mit kürzerem Hubbereich.

Stellkraft: 1.000–5.000 N
Hubbereich: ≤ 85 mm
Stellzeit / Geschwindigkeit: 0,1–6,8 mm/s
Anschlussspannung: 230 V AC, 115 V AC, 24 V AC
Schutzart: IP 66 / IP 67
Umgebung: -10 °C bis +60 °C

Datenblatt V Z2/22 (PDF) Datenblatt V DC Z2/22 (PDF)

Vergleich

Alle Zone-2/22-Baureihen auf einen Blick

Die Vergleichstabelle unterstützt die technische Vorauswahl und zeigt die Unterschiede zwischen Dreh-/Schwenkantrieben und Linearantrieben kompakt an.

Baureihe	Antriebsart	Kennwert	Stellbereich / Hub	Stellzeit	Spannung
N1–N4 A Z2/22	Dreh-/Schwenkantrieb	≤ 60 Nm	0°–330°	1–130 s / 90°	230 V AC, 115 V AC, 24 V AC, 24 V DC
N5–N6 Z2/22	Dreh-/Schwenkantrieb	80–180 Nm	3°–100°	10–150 s / 90°	230 V AC, 115 V AC, 24 V AC, 24 V DC
N8 Z2/22	Dreh-/Schwenkantrieb	180–500 Nm	10°–95°	50–220 s / 90°	230 V AC, 115 V AC, 24 V AC, 24 V DC
K Z2/22	Linearantrieb	600–5.000 N	150–750 mm	0,1–6,8 mm/s	230 V AC, 115 V AC, 24 V AC
KA Z2/22	Linearantrieb	600–5.000 N	150–1.100 mm	0,1–6,8 mm/s	230 V AC, 115 V AC, 24 V AC
V Z2/22	Linearantrieb	1.000–5.000 N	≤ 85 mm	0,1–6,8 mm/s	230 V AC, 115 V AC, 24 V AC

Auslegung

Welche Angaben für eine Anfrage hilfreich sind

Für die Auswahl eines geeigneten ATEX-Antriebs sind neben dem Stellweg vor allem Zoneneinteilung, Medium, Spannung, Einbaulage und Umgebungsbedingungen wichtig.

Ex-Zone und relevante Anforderungen
Drehmoment oder Stellkraft
Stellbereich oder Hub
gewünschte Stellzeit
Versorgungsspannung und Signaltechnik
Armatur, Einbausituation und Umgebung

Typische Einsatzfelder

Für bewährte Ex-Anwendungen

Anlagenbau Klima / Lüftung / Heizung Chemie Industrieanlagen Prozesstechnik Feuerungsbau Armaturenautomation Sonderanwendungen

Anwendung besprechen

Konfigurator

ATEX Zone 2/22 im Konfigurator berücksichtigen

Die ATEX-Zone-2/22-Familien werden im Konfigurator als eigene Ausführung geführt, damit Standard- und Ex-Ausführungen nicht vermischt werden.

Zum Konfigurator

Optionale Regelung und Rückmeldung

Regler, 4–20 mA, Modbus und Positionsfeedback

Optional können Agromatic-Antriebe mit Stellungsreglern, analoger Positionsrückmeldung und digitalen Schnittstellen ausgestattet werden. So bleiben Sollwertvorgabe, Istwertauswertung und Diagnose in der kundenseitigen Steuerung integrierbar.

4–20 mA Soll-/Istwert
Widerstandssignal
Modbus-Schnittstelle
IO-Link / digitale Signaltechnik

Zubehör & Regelungstechnik

Produktübergreifende Optionen für Rückmeldung, Regelung, Kommunikation und mechanische Anpassung.

Zubehör ansehen
